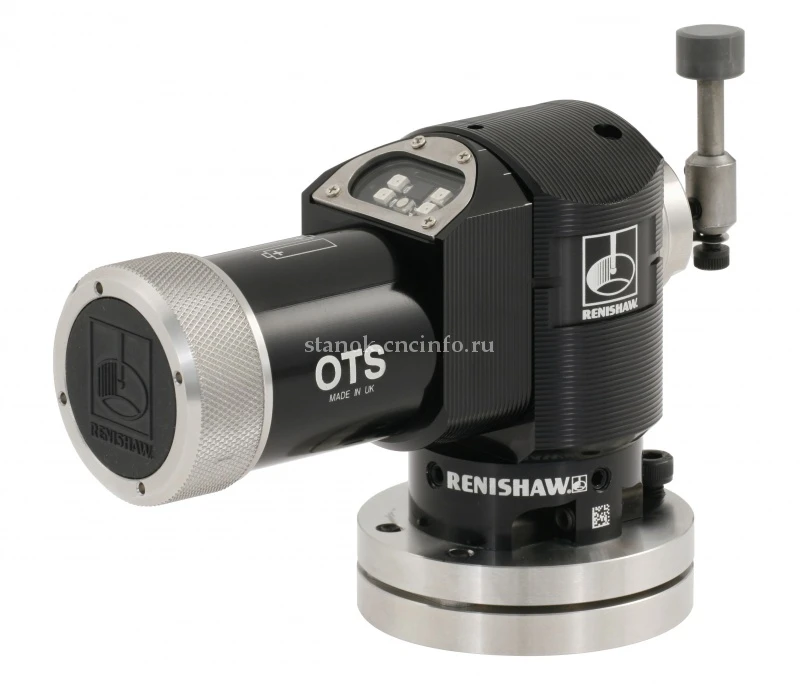

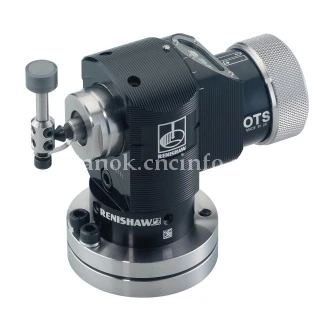

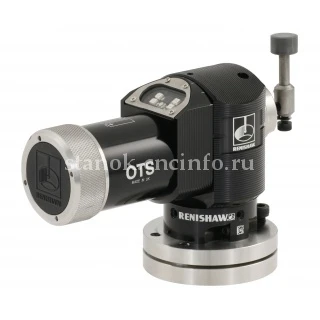

Датчик наладки инструмента OTS RENISHAW
Артикул A-5514-2001
Для малых и средних станков.
Оптическая передача сигнала.
Минимальный размер инструмента Ø 1 мм.
Повторяемость 1,0 мкм.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России
256 000 руб.

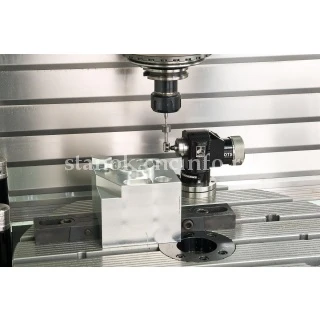

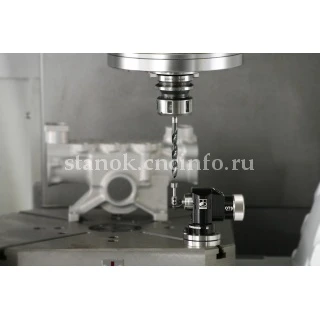

Компактное трехкоординатное устройство наладки инструмента с контактным триггерным механизмом срабатывания и оптической передачей сигнала. Предназначено для обнаружения поломки инструмента и быстрого высокоточного измерения длины и диаметра режущего инструмента самых разных типов на обрабатывающих центрах малого и среднего размера.
Совместимо с приемниками компании Renishaw, в которых реализован режим передачи модулированного оптического сигнала.
Особенности и преимущества
- Испытанная кинематическая конструкция — проверенная временем надежность и стабильность работы.
- Инфракрасный модулированный оптический сигнал — исключительная защита от световых помех.
- Оптический модуль с регулировкой направленности — точная настройка зоны передачи сигнала.
- Беспроводная связь — беспрепятственное перемещение устройства и простота монтажа.
- Высокая точность — повторяемость 1,00 мкм (2σ).
- Защищенность IPX8 — работа в условиях СОЖ, масляных паров и металлической стружки.
- Длительная автономность — до 800 часов непрерывной работы или до 730 дней в режиме ожидания.
Применение
Систему OTS применяют в следующих сферах:
- Автомобильная промышленность — для серийного производства с высокими нагрузками.
- Производство пресс-форм и штампов — для бесперебойного изготовления в крупных объемах.
- Машиностроение — для снижения затрат на ремонт и обслуживание.
- Аэрокосмическая отрасль — там, где критична точность настройки инструмента.
|
Параметр |
Значение |
|
Основное назначение |
Наладка инструмента на обрабатывающих центрах и многоцелевых станках |
|
Направления измерений |
±X, ±Y, +Z |
|
Точность измерений |
Макс. 1,0 мкм (2σ) |
|
Односторонняя повторяемость |
1,00 мкм (2σ) |
|
Щупы |
Дисковый щуп Ø12,7 мм или квадратный щуп 19,05 × 19,05 мм |
|
Материал щупов |
Карбид вольфрама (твердость 75 HRC) или керамика (75 HRC) |
|
Отклонения стилуса (перебег) |
XY = ±3,5 мм; Z = 6,0 мм |
|
Усилие срабатывания щупа |
От 1,30 до 2,40 Н (в зависимости от направления) |
|
Рабочий диапазон |
До 5 м |
|
Источник питания |
2 батарейки ½AA или AA, 3,6 В (литий-тионилхлорид Li-SOCl₂) |
|
Максимальный срок службы батареи |
½ AA: 400 часов при непрерывном использовании / 310 дней в режиме ожидания |
|
Рабочая температура |
Эксплуатация: от +5 °C до +50 °C |
|
Класс защиты |
IPX8 (EN/IEC 60529) |
|
Масса (включая щуп) |
Версия ½AA: 870 г |
|
Способ монтажа |
Болт M12 с Т-образной головкой или установочные штыри Spirol |
|
Режимы работы |
Оптическое включение/выключение, выключение по таймеру |
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

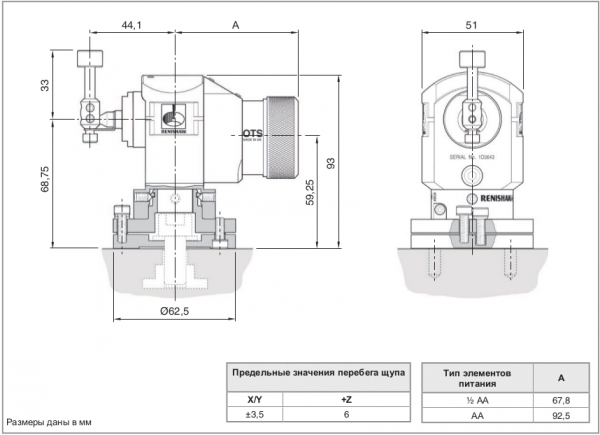

Схема датчика
