TC51 | TC61

(3)

Измерительные щупы для измерения при вытягивании в высокопроизводительных обрабатывающих центрах. Уникальный двунаправленный измерительный механизм с оптоэлектронной генерацией сигнала переключения обеспечивает непревзойденную точность при максимальных скоростях измерения до 5 м/мин.

Характеристики:

Заказать

Подробное описание
Видео
Технические характеристики

Оптоэлектронная генерация сигнала без износа

Высокоскоростные измерения при вытягивании для максимальной производительности

Надежная и проверенная технология передачи сигналов

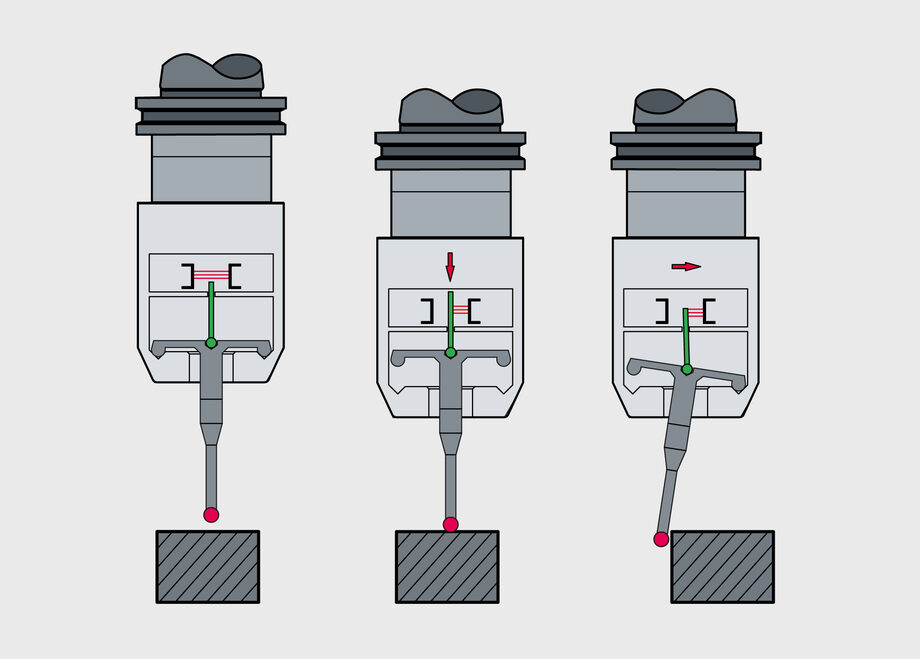

Сигнал переключения генерируется путем выключения миниатюрного фоторелейного барьера
Значительно повышает скорость и точность измерения в сравнении с аналогичными измерительными щупами
Отсутствие износа и долговечность

Высокоточный двунаправленный измерительный механизм
Минимальная длительность измерения
Направления замера XY определяется путем ориентации шпинделя
Для ускорений до 10g
Требуется ориентация шпинделя

TC51: Инфракрасная передача сигнала
TC61: Технология радиопередачи BRC
Режим DUO: последовательное управление двумя инфракрасными измерительными системами с одним приемником

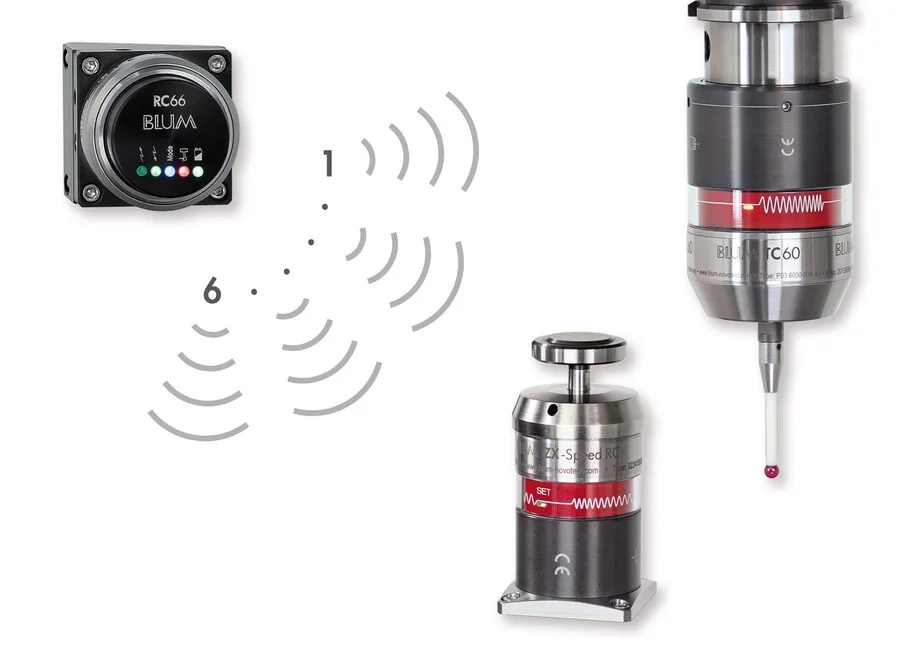

Последовательное управление радиоизмерительными системами в количестве до 6 с одним приемником
Режим TWIN: одновременное использование 2 радиоизмерительных систем на одном станке
Долгий срок службы батареи

Области применения

Щуп BLUM для измерения обрабатываемых деталей

Измерительные щупы BLUM могут быть использованы для самых различных задач измерения и контроля в обрабатывающих центрах с ЧПУ.

Измерение положения	Быстрое определение моментального положения обрабатываемой детали (нулевой точки обрабатываемой детали) перед измерением обработкой или после повторного зажима посредством цифрового (переключающего) измерения.
Измерение стандартных параметров	Цифровое (переключающее) измерение расстояний, отдельных точек, углов, внутренних и внешних диаметров, пазов и выступов на готовой обрабатываемой детали.
Измерение вытягиванием	Быстрое обнаружение пазов, выступов и прорезей путем измерений при вытягивании и надавливании в направлении Z+/Z-.
Контроль качества обработки детали	Контроль готовых обрабатываемых деталей на дефекты обработки и соблюдение производственных допусков путем контрольных измерений перед разжатием.
Адаптивная обработка	Определение параметров для адаптивной обработки и управления процессами между этапами обработки или после них.
Подача охлаждающей жидкости	Надежные и быстрые измерения в охлаждающей жидкости посредством современного измерительного механизма с повышенным измерительным усилием.
Штучное и серийное производство	Превосходно годится для серийного производства при самых жестких условиях благодаря прочной конструкции и степени защиты прибора IP68.
Компенсация износа	Компенсация износа инструмента путем измерений инструмента и сравнения с заданным размером.
Температурная компенсация	Компенсация зависящего от температуры теплового режима обрабатывающих центров.

Развернуть

Свернуть

Применения

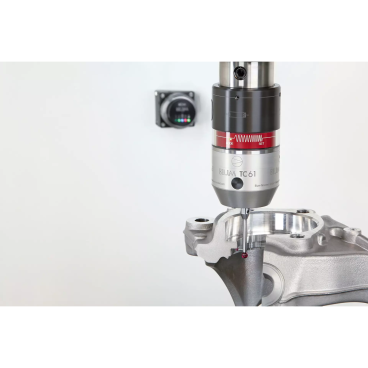

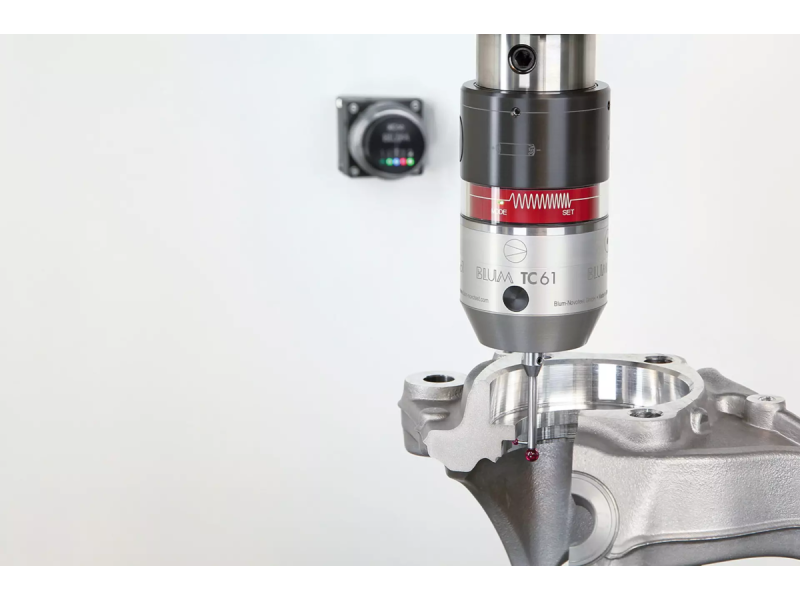

Измерение обрабатываемых деталей при вытягивании и надавливании посредством TC51 в обрабатывающих центрах Hermle

Развернуть

Свернуть

Измерительный щуп TC51

Измерительный щуп TC61

Прочие характеристики изделий

Максимальная скорость замера: 5 м/мин
Стабильность повторяемости точки переключения: 0,3 мкм 2σ
Степень защиты прибора: IP68
Направления замера: ±X *, ±Y *, ±Z
Макс. ускорение: 100 мм/мин

* от ориентации шпинделя
