Резольвер ЛИР-ДР158А
Резольвер - преобразователь угловых перемещений на основе вращающегося трансформатора. Применяется в приводах в качестве датчика углового перемещения. Диаметр корпуса 57 мм. Цельный вал. Точность ± 10 угловых минут.
ООО «Эффективное производство» - официальный партнер компании СКБ ИС в России.
ЛИР-ДР158А является преобразователем углового положения, созданным на основе резольвера (вращающегося трансформатора). После подачи переменного напряжения на обмотку возбуждения (Uвозб.) с выходных обмоток можно снять переменное напряжение с амплитудой, пропорциональной косинусу (UA) и синусу (UB) угла положения вала датчика относительно корпуса в пределах 360°. ЛИР-ДР158А может применяться в системах автоматического управления в качестве преобразователя углового положения.
Разработан для тяжелых условий эксплуатации.
Принцип действия - электромагнитный.
Температурный диапазон от -40 до +100 С.
Диаметр корпуса 57 мм.
Цельный вал.
Точность ± 10 угловых минут.
Особенности: отсутствие оптических элементов и электронных компонентов.

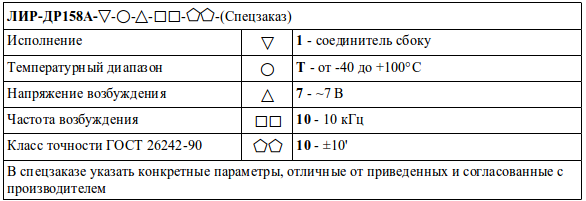

Код заказа резольвера ЛИР-ДР158А.
Пример:
ЛИР-ДР158А-1-Т-7-10-10 - ЛИР-ДР158А, исполнение 1, температурный диапазон от -40 до +100°С, напряжение возбуждения 7 В, частота возбуждения 10 кГц, класс точности - 10.
| Параметр | Характеристика |
| Максимальная скорость вращения вала | 10000 об/мин |
| Вибрационное ускорение в диапазоне частот (55...2000) Гц | ≤ 100 м/с2 |
| Момент трогания ротора (20°C) | ≤ 0,01 Н·м |
| Допустимая осевая нагрузка на вал | ≤20 Н |
| Допустимая радиальная нагрузка на вал | ≤20 Н |
| Ударное ускорение | ≤ 300 м/с2 |
| Момент инерции ротора | 3,2х10-6 кг·м2 |
| Напряжение возбуждения (U возб) | ~7 B ±5% |
| Ток через обмотку возбуждения | ≤ 50мА |
| Частота возбуждения | 10 кГц |
| Точность | ± 10' |
| Диаметр корпуса | 57 мм |
| Степень защиты от внешних воздействий | IP65 |
| Температура эксплуатации | от -40 до +85°С |
| Масса (без кабеля) | 0,37 кг |
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

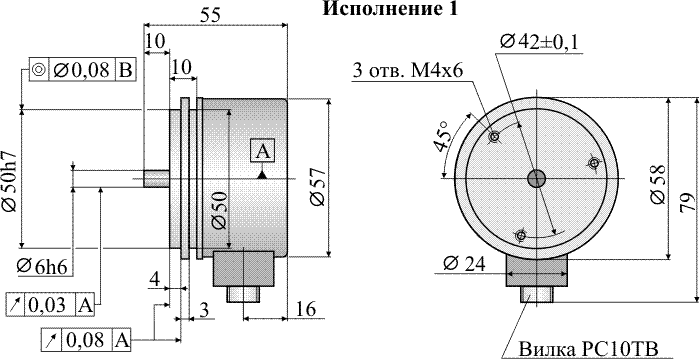

Габаритный чертеж ЛИР-ДР158А.
