Ошибки экрана и интерфейса оператора Mazatrol (№400–499): диагностика и устранение
Когда на станке Mazak с системой Mazatrol гаснет часть экрана, «зависают» клавиши или сообщение об ошибке появляется и тут же исчезает, оператор обычно винит программу обработки. На практике причина чаще лежит в самом интерфейсе — мониторе, сенсорной панели, клавиатуре MDI (Manual Data Input, ручной ввод данных) или кабеле связи панели с блоком ЧПУ. Коды из диапазона №400–499 в Mazatrol как раз указывают на эту группу узлов. В статье разбираем, что означают эти коды, как отличить программный сбой от аппаратного отказа и в каком порядке проверять компоненты, прежде чем заказывать замену.
- Что означает диапазон ошибок №400–499
- Основные группы ошибок экрана и интерфейса
- Типовые подгруппы кодов и их причины
- Порядок диагностики: программа или железо
- Компоненты интерфейса и их замена
- Типичные ошибки при самостоятельном ремонте
- Профилактика и плановое обслуживание
- Заключение
Что означает диапазон ошибок №400–499
В нумерации Mazatrol коды ошибок сгруппированы по подсистемам: одни диапазоны отвечают за станок и логику PLC (программируемый логический контроллер), другие — за ввод-вывод, третьи — за интерфейс оператора. Диапазон №400–499 относится именно к экрану, сенсорной панели, клавиатуре и каналу обмена данными между блоком управления и панелью оператора. Точная разбивка кодов внутри диапазона отличается от версии стойки Mazatrol (M-Plus, MatrixNexus, SmoothX и другие), поэтому конкретные номера и формулировки уточняйте по руководству диагностики вашего станка.
Общая логика при этом одинакова для большинства версий: система периодически опрашивает состояние дисплея, сенсорного слоя и клавиатурного контроллера, а также проверяет целостность канала связи. Если ответ не приходит в отведённое время, приходит с ошибкой контрольной суммы или сигнализирует о выходе параметра за допуск — формируется код из этого диапазона.
Основные группы ошибок экрана и интерфейса
Условно ошибки №400–499 делятся на четыре группы:
- Отказ или деградация монитора — пропадание изображения, искажение цвета, полосы, мерцание, отсутствие подсветки.
- Сбой сенсорного слоя — некорректное распознавание касаний, «дребезг», ложные нажатия, полное отсутствие реакции на касание при исправном изображении.
- Отказ клавиатуры MDI — залипание клавиш, отсутствие отклика отдельных кнопок или всей клавиатуры целиком.
- Обрыв или деградация связи панели с ЧПУ — потеря сигнала по внутреннему интерфейсу (последовательный канал или шина), из-за чего экран может периодически «замирать» или перезагружаться самопроизвольно.
Важно понимать: сам код ошибки — это диагностическое сообщение уровня ЧПУ, а не гарантия конкретной неисправности. Один и тот же код может формироваться и из-за отказа платы видеоконтроллера, и из-за банального окисления разъёма кабеля. Подробнее о логике формирования кодов и общей структуре диагностики Mazatrol можно почитать в статье о кодах ошибок Mazak Mazatrol Control.
Типовые подгруппы кодов и их причины
Ниже — обобщённая таблица подгрупп в диапазоне №400–499, без привязки к конкретным номерам, поскольку они различаются по версиям стойки. Используйте её как ориентир для первичной классификации, а точный код смотрите в руководстве диагностики станка.
| Подгруппа | Типичное проявление | Вероятная причина |
|---|---|---|
| Ошибка инициализации дисплея | Экран не включается после подачи питания на станок | Неисправность блока питания панели, обрыв кабеля видеосигнала |
| Потеря связи с сенсорным контроллером | Изображение есть, касания не воспринимаются | Обрыв шлейфа сенсорного слоя, отказ контроллера touch-панели |
| Ошибка контрольной суммы клавиатуры | Клавиатура MDI не отвечает или залипают кнопки | Износ мембраны клавиатуры, попадание СОЖ (смазочно-охлаждающей жидкости) под панель |
| Тайм-аут канала панель — ЧПУ | Периодические зависания или перезагрузка экрана | Плохой контакт разъёма, наводки на кабель связи, деградация платы интерфейса |
| Ошибка яркости/контраста вне допуска | Слишком тёмное или пересвеченное изображение, автоматическое отключение подсветки | Деградация ламп подсветки или инвертора (для панелей на базе ЖК с CCFL-подсветкой) |
Если станок построен на базе стоек Fanuc с адаптацией под Mazatrol, часть логики диагностики экрана пересекается с общими кодами Fanuc — их разбор есть в статье коды ошибок Fanuc ЧПУ.
Порядок диагностики: программа или железо
Прежде чем снимать панель, рекомендуется пройти простой алгоритм проверки.
- Зафиксировать точный код и условия появления. Ошибка возникает постоянно, при включении, при определённой операции (например, при вызове конкретного экрана программирования) или хаотично.
- Проверить визуально изображение. Полосы, искажение цвета или геометрии, как правило, указывают на аппаратный отказ матрицы или видеоконтроллера, а не на программный сбой.
- Проверить реакцию на касание и клавиатуру. Если экран показывает картинку корректно, но не реагирует на касания — проблема почти всегда в сенсорном слое или его контроллере, а не в основной плате ЧПУ.
- Проверить кабель и разъёмы. Отогнуть разъём, осмотреть на предмет окисления, следов СОЖ, перетёртой изоляции. Значительная часть ошибок №400–499 на практике — это именно контакт, а не отказ платы.
- Перезагрузить стойку и понаблюдать за повторяемостью. Если ошибка не повторяется после перезагрузки — вероятен единичный сбой канала связи, а не деградация компонента.
- Сверить код с руководством диагностики конкретной версии Mazatrol. Общий подход к чтению диагностических кодов описан в материале диагностика ЧПУ по коду ошибки.
Если после этих шагов проблема воспроизводится стабильно и локализована на конкретном узле — панели, клавиатуре или дисплее, — переходят к замене компонента, а не к попыткам «сбросить» ошибку программно.
Компоненты интерфейса и их замена
На станках Mazak с системами Mazatrol, построенными на платформе Fanuc, используются унифицированные панели оператора и CRT/ЖК-мониторы, которые можно подобрать по артикулу производителя. Ниже — компоненты, которые чаще всего требуют замены при устойчивых ошибках из диапазона №400–499.
Монитор для стоек на базе Fanuc, применяемых в том числе на станках Mazak. Замена актуальна при устойчивом отсутствии изображения или искажении картинки, соответствующем ошибкам инициализации дисплея.
Альтернативный вариант монитора той же линейки — подбирается по артикулу в зависимости от модификации стойки. Используется при замене дисплея, не подлежащего восстановлению.
Если неисправна не сама матрица, а панель целиком — с клавиатурой MDI и разъёмами — экономнее заменить панель в сборе. Это снимает вопросы совместимости шлейфов и контроллера клавиатуры с новым дисплеем.
Панель оператора в сборе с клавиатурой MDI — решает сразу и проблему дисплея, и проблему отказавших клавиш, если оба узла деградировали одновременно.
Для станков с иной архитектурой стойки применяют пульты и панели других производителей — например, отечественные решения СКБ ИС.

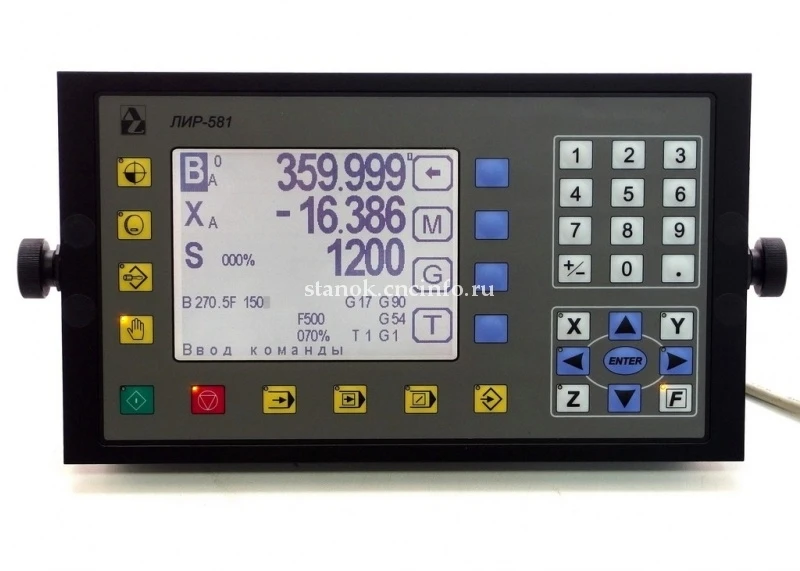

Пульт оператора для систем с интерфейсом ввода-вывода СКБ ИС — вариант для модернизации станков, где родная панель Mazatrol снята с производства.
Полный перечень категорий панелей и мониторов для разных стоек — в разделе панели оператора каталога.
Типичные ошибки при самостоятельном ремонте
При устранении ошибок №400–499 персонал наладки часто допускает одни и те же ошибки:
- Замена дисплея без проверки кабеля. Новый монитор не решает проблему, если причина в перетёртом жгуте или окислившемся разъёме — деньги и время потрачены впустую.
- Игнорирование попадания СОЖ под панель. Клавиатура и сенсорный слой чувствительны к охлаждающей жидкости и маслу; протечка через уплотнитель — частая причина «залипания» клавиш и ложных срабатываний сенсора.
- Установка несовместимой панели «на глаз». Панели разных версий Mazatrol отличаются разъёмами, разрешением и протоколом связи с блоком ЧПУ — подбор по внешнему сходству без сверки артикула приводит к простою станка при монтаже.
- Сброс ошибки без устранения причины. Программный сброс кода временно снимает индикацию, но при деградирующем контакте или подсветке ошибка вернётся, зачастую в самый неподходящий момент цикла обработки.
Схожие принципы диагностики применимы и к панелям других производителей — например, в статье чёрный экран панели оператора ЧПУ разобран общий алгоритм действий при полном отсутствии изображения, а обзор производителей самих панелей — в материале производители операторских панелей.
Профилактика и плановое обслуживание
Часть ошибок №400–499 можно предотвратить регулярным обслуживанием, не дожидаясь аварийной индикации:
- Проверять уплотнение по периметру панели оператора не реже раза в квартал, особенно на станках с обильной подачей СОЖ рядом с оператором.
- Осматривать и при необходимости переобжимать разъёмы кабеля связи панели с ЧПУ при плановом ТО.
- Контролировать яркость и цветопередачу дисплея визуально — постепенное потускнение подсветки часто предшествует полному отказу за несколько недель до него.
- Не допускать резких перепадов питания на панель — рекомендуется использовать стабилизированный источник и предохранители, соответствующие номиналу цепи, подробнее в статье о подборе предохранителей для ЧПУ.
- Держать в резерве артикул совместимой панели или дисплея — при массовом парке станков это сокращает простой при внезапном отказе.
FAQ: частые вопросы
Что означают коды ошибок Mazatrol в диапазоне №400–499?
Это группа сообщений, связанных с интерфейсом оператора — монитором, сенсорной панелью, клавиатурой MDI и каналом связи панели с блоком ЧПУ. Точная расшифровка номера зависит от версии стойки, уточняйте по руководству диагностики станка.
Можно ли продолжать работу на станке при появлении такой ошибки?
Зависит от характера сбоя: если ошибка единичная и не повторяется после перезагрузки, работу можно продолжить с контролем. При устойчивой потере изображения или реакции на касание эксплуатацию лучше остановить, чтобы не потерять контроль над станком в процессе обработки.
Как отличить отказ сенсорного слоя от проблемы с самим дисплеем?
Если изображение выводится корректно, но станок не реагирует на касания — неисправен сенсорный слой или его контроллер. Если же искажена сама картинка, есть полосы или пропадание подсветки — проблема в дисплее или его питании.
Нужно ли менять всю панель оператора или можно заменить только дисплей?
Если неисправен исключительно экран, а клавиатура и разъёмы исправны, обычно достаточно заменить дисплей. Если проблема затрагивает несколько узлов одновременно, практичнее заменить панель оператора в сборе.
Как часто нужно проверять состояние панели оператора в рамках ТО?
Рекомендуется визуальный осмотр разъёмов, уплотнений и подсветки не реже одного раза в квартал, а на станках с интенсивной подачей СОЖ рядом с оператором — ежемесячно.
Заключение
Коды №400–499 в Mazatrol почти всегда указывают на конкретный физический узел — дисплей, сенсорный слой, клавиатуру MDI или канал связи панели с блоком ЧПУ. Прежде чем менять компонент, стоит пройти базовую диагностику: проверить повторяемость ошибки, состояние разъёмов и визуальные признаки отказа. Это экономит время и позволяет точно подобрать замену по артикулу, а не наугад.
Если самостоятельная диагностика не даёт однозначного результата или на станке одновременно наблюдаются несколько симптомов, специалисты ООО «Эффективное производство» помогут точно определить неисправный узел, подобрать совместимую панель или дисплей и провести замену с минимальным простоем оборудования.
