Ошибка Mitsubishi MR-J AL.10: пониженное напряжение
Аварийный сигнал AL.10 на сервоусилителе Mitsubishi серии MR-J расшифровывается как Undervoltage — пониженное напряжение. Усилитель фиксирует, что напряжение в цепи питания (на входе или в промежуточной цепи постоянного тока) ниже допустимого, и отключает выход на двигатель. Ошибка появляется и при настоящей просадке сети, и при неисправности коммутации или самого усилителя, поэтому простая замена блока часто не помогает. В статье — что именно контролирует усилитель, как различаются подкоды, какие причины встречаются чаще всего и в каком порядке вести проверку, чтобы не потерять время на остановленном станке.
- Что означает AL.10 и как усилитель контролирует напряжение
- Подкоды AL.10 и отличие от соседних сигналов
- Основные причины пониженного напряжения
- Порядок диагностики шаг за шагом
- Когда неисправен сам усилитель и что выбрать на замену
- Профилактика и эксплуатация
- Заключение
Что означает AL.10 и как усилитель контролирует напряжение
Сервоусилитель (драйвер) выпрямляет сетевое напряжение, сглаживает его конденсаторами и из получившегося постоянного напряжения шины (DC bus) формирует управляемое питание для обмоток двигателя. Если шина «проседает», усилитель не может обеспечить заданный момент и ток. Чтобы не допустить неуправляемой работы оси, защита отключает силовой каскад и выдаёт код AL.10. Общий принцип работы подробно описан в материале что такое сервоусилитель ЧПУ.
Для станка последствия такие: ось теряет управление и выбегает по инерции, останавливается цикл, возможен брак детали и удар в упор, если ось была под нагрузкой. Поэтому AL.10 нельзя просто сбрасывать и продолжать работу: сначала нужно понять, откуда пришла просадка. Если ошибка возникла один раз при тяжёлом разгоне или после грозы, это одно. Если она повторяется при каждом включении сервы, причина почти всегда в питании или коммутации.
Важно: перечень условий срабатывания, пороговые значения напряжения и время допустимого пропадания питания зависят от серии (MR-J2S, MR-J3, MR-J4), мощности и класса напряжения (200 или 400 В). Точные значения берите из руководства по эксплуатации конкретного усилителя, мы приводим только общую логику.
Подкоды AL.10 и отличие от соседних сигналов
В усилителях MR-J4 код AL.10 имеет подкоды, которые показывают, в какой цепи произошла просадка. В более ранних сериях подкодов может не быть, и тогда диагностику приходится начинать с проверки обеих цепей. Сверьте обозначения со своей версией руководства.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL.10.1 | Падение напряжения в цепи питания управления | Низкое напряжение на клеммах L11/L21, плохой контакт, сбой автомата цепи управления | Напряжение на L11/L21 мультиметром, затяжку клемм, состояние защитного автомата |
| AL.10.2 | Падение напряжения в силовой цепи | Просадка сети на L1/L2/L3, обрыв фазы, износ контактов контактора, кратковременное пропадание питания | Напряжение на входе под нагрузкой, работу магнитного пускателя, наличие всех трёх фаз |
| AL.10 (без подкода) | Общий сигнал Undervoltage на ранних сериях | Любая из причин выше либо отказ входной части усилителя | Обе цепи питания, затем реакцию на включение без двигателя |
Не путайте AL.10 с родственными сигналами. Предупреждение о выключенной главной цепи при поданной команде включения сервы — это ситуация, когда силовое питание просто не подано, а не просело. Перенапряжение и регенеративная перегрузка — это обратная картина, её разбор есть в статье про AL.30. Перегрузка по току при коротком замыкании — AL.32. Общий перечень кодов для оборудования Mitsubishi собран в справочнике кодов ошибок Mitsubishi.
Основные причины пониженного напряжения
Причины удобно делить на три группы: внешнее питание, коммутация внутри шкафа и неисправность усилителя. Первые две встречаются заметно чаще третьей, поэтому с них и стоит начинать.
| Группа | Причина | Как проявляется | Как проверить |
|---|---|---|---|
| Внешнее питание | Просадка сети в цеху при пуске мощных потребителей | Ошибка в одно и то же время суток, при пуске соседних машин | Регистратор или мультиметр на вводе в момент пуска |
| Внешнее питание | Недостаточная мощность трансформатора или сечение кабеля | Просадка при одновременном разгоне нескольких осей | Расчёт суммарной мощности и падения напряжения на линии |
| Внешнее питание | Кратковременные пропадания питания | Единичные срабатывания, после сброса работает | Журнал событий питания, наличие ИБП или стабилизатора |
| Коммутация | Износ или подгорание контактов пускателя | Ошибка при включении сервы, греются контакты | Напряжение до и после контактора под нагрузкой |
| Коммутация | Ослабленные клеммы, окисление, потемнение изоляции | Нестабильное срабатывание, зависит от вибрации | Протяжка клемм, осмотр, термография в работе |
| Коммутация | Обрыв одной фазы, сработавший предохранитель или автомат | Нет питания части цепей, возможны другие сигналы | Напряжение между всеми фазами, состояние предохранителей |
| Усилитель | Износ входного выпрямителя или конденсаторов шины | Ошибка при стабильной сети, растёт со временем | Напряжение на входе в норме, а ошибка остаётся |
| Усилитель | Отказ платы измерения напряжения или управления | Ошибка сразу при включении, в том числе без двигателя | Проверка на заведомо исправной сети, сравнение с другим усилителем |
Отдельно отметим случай пуска мощного оборудования от той же линии. Если шпиндельный привод, компрессор или сварочный аппарат запускаются от одной шины со станком, кратковременная просадка может длиться всего несколько десятков миллисекунд. Мультиметр её не покажет, нужен регистратор или осциллограф с запуском по событию.
Порядок диагностики шаг за шагом
Работайте по принципу «от простого к сложному» и всегда начинайте с безопасности. В силовой цепи усилителя остаётся опасное напряжение после отключения питания, пока не разрядятся конденсаторы шины. Выдержите время, указанное в руководстве (оно зависит от мощности, для крупных моделей это может быть до 15 минут), и убедитесь по индикатору заряда на лицевой панели и измерением на клеммах, что напряжение снято.
- Зафиксируйте обстоятельства. Запишите код и подкод, момент появления (при включении, при разгоне, при торможении, случайно), режим станка и состояние соседнего оборудования. Для станков с журналом аварий сохраните историю сигналов.
- Проверьте входное напряжение. Измерьте линейные напряжения между фазами на вводе в шкаф в простое и под нагрузкой. Разброс между фазами и общая величина должны находиться в допуске, указанном для усилителя. Обычно допуск по сети составляет порядка ±10 %, но уточняйте по руководству.
- Проверьте цепь питания управления. Для подкода 10.1 измерьте напряжение на клеммах L11/L21, проверьте автомат, перемычки и качество затяжки.
- Осмотрите коммутацию. Контактор, предохранители, дроссели и клеммные колодки: следы нагрева, потемнение, люфт. Замените подгоревшие контакты, не ограничиваясь зачисткой.
- Проверьте последовательность включения. Убедитесь, что серва включается только после подачи главного питания и что логика ПЛК не снимает питание кратковременно. Сложные случаи разбираются в материале серводвигатель не запускается: диагностика.
- Исключите нагрузку. Если возможно, отсоедините силовой кабель двигателя и включите питание. Если AL.10 исчезла, причина в просадке под током нагрузки. Если ошибка остаётся без двигателя, переходите к проверке усилителя.
- Сравните с заведомо исправным. На многоосевых станках поменяйте местами однотипные усилители одной мощности. Если ошибка «переехала» вместе с блоком, неисправен усилитель; если осталась на той же позиции, ищите причину в линии питания или в разводке.
Для быстрого перехода от общей картины к конкретной причине полезна статья диагностика серво-системы ЧПУ, а о блоках питания самих контроллеров — замена блока питания контроллера. Если нужна выездная диагностика на оборудовании, можно воспользоваться услугой ремонта промышленного оборудования.
Когда неисправен сам усилитель и что выбрать на замену
Усилитель считают виновником, если напряжение на входе в норме под нагрузкой и без неё, коммутация исправна, а AL.10 появляется сразу после подачи питания либо «переезжает» вместе с блоком. Типичные причины: деградация конденсаторов шины, отказ входного выпрямителя, неисправность платы измерения напряжения. Ремонт возможен, но на старых сериях нередко экономичнее заменить блок целиком. Подробный разбор типовых отказов — в материале сервоусилители Mitsubishi MR-J: диагностика и замена.
При подборе замены сверяйте серию (J2S, J3, J4), мощность, класс напряжения (200 или 400 В), тип интерфейса и совместимость с двигателем и кабелями. Для самых распространённых случаев в каталоге есть сервоприводы и сервоусилители. Общий обзор линейки — в статье сервоприводы Mitsubishi MR-J.

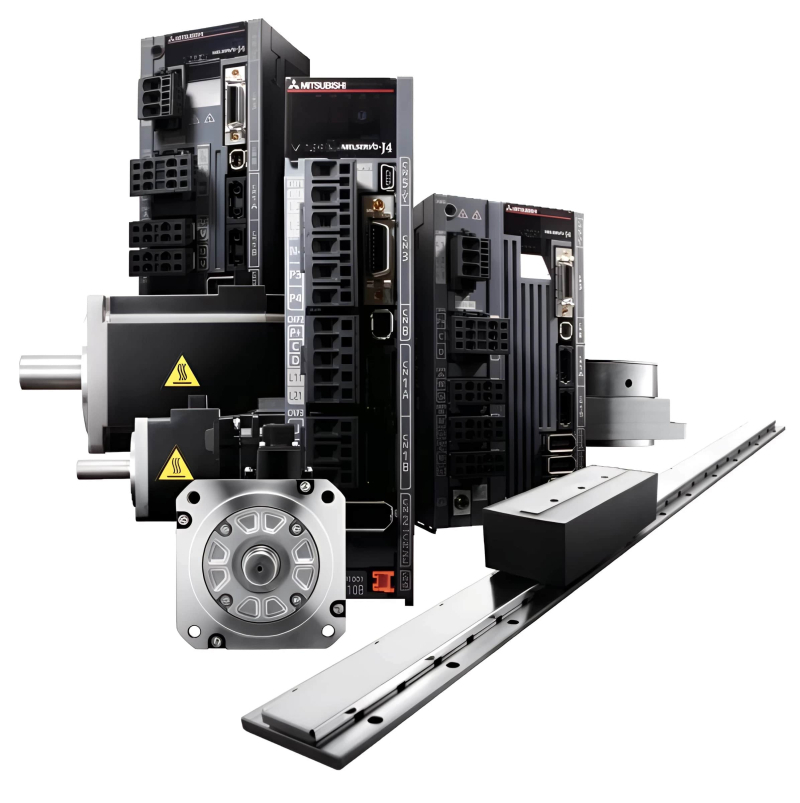

Серия сервоусилителей MR-J4 на 220 В, мощностью от 0,5 до 22 кВт. Подходит для замены усилителя, если AL.10 остаётся при исправной сети.
На многоосевых станках с общим конвертором питания просадка шины видна сразу на нескольких осях, и тогда причина обычно в конверторе или в его входном питании, а не в отдельных усилителях. Если AL.10 появляется на нескольких осях одновременно, начинайте именно с общего блока.
Конвертор и приводные блоки серии MR-J4 для многоосевых систем с общей шиной постоянного тока. Актуально, если просадка наблюдается сразу на нескольких осях.
Профилактика и эксплуатация
Большую часть случаев AL.10 можно предотвратить регулярным обслуживанием шкафа и контролем качества сети. Рекомендуемый минимум:
- раз в полгода-год протягивать силовые и управляющие клеммы и проверять состояние контактора, особенно на станках с частыми включениями сервы;
- контролировать напряжение на вводе в разные смены, а при нестабильной сети установить стабилизатор или ИБП на цепь управления;
- не подключать к линии станка мощные импульсные потребители без отдельного ввода или пусковых ограничителей;
- очищать шкаф и радиаторы от пыли и масляного тумана, чтобы не ускорять износ конденсаторов шины;
- проверять сечение питающего кабеля и защитные аппараты при модернизации станка и добавлении осей;
- хранить в запасе предохранители, контакты пускателя и, для ответственного оборудования, резервный усилитель той же серии.
Закупку запасных частей стоит планировать заранее: о сроках поставки мы писали в материале сроки поставки запчастей. Для проверки состояния всего электропривода может пригодиться система диагностики.
FAQ: частые вопросы
Что означает ошибка AL.10 на сервоусилителе Mitsubishi MR-J?
AL.10 (Undervoltage) — пониженное напряжение: усилитель обнаружил, что напряжение питания или шины постоянного тока ниже допустимого, и отключил силовой каскад. Точные пороги зависят от серии и мощности, их нужно смотреть в руководстве.
Чем отличаются подкоды AL.10.1 и AL.10.2?
В усилителях MR-J4 подкод 10.1 указывает на просадку в цепи питания управления, подкод 10.2 — в силовой цепи. На более ранних сериях подкодов может не быть, тогда проверяют обе цепи.
Можно ли просто сбросить ошибку и продолжить работу?
Сбросить можно, но если причина не устранена, ошибка вернётся, а ось в момент срабатывания теряет управление. Сначала проверьте входное напряжение, контактор и клеммы.
Как понять, что виноват усилитель, а не сеть?
Если напряжение на входе в норме под нагрузкой, коммутация исправна, а AL.10 появляется сразу при включении или «переезжает» вместе с блоком при перестановке усилителей, неисправен сам усилитель.
Сколько нужно ждать после отключения питания перед проверкой?
Пока не разрядятся конденсаторы шины. Время указано в руководстве и зависит от мощности, для крупных моделей оно может достигать 15 минут. Дополнительно убедитесь по индикатору заряда и измерением на клеммах.
Заключение
AL.10 — это сигнал о том, что усилителю не хватает напряжения, и в большинстве случаев причину можно найти без замены блока: просадка сети, ослабленные клеммы, изношенный контактор или потеря фазы. Усилитель заменяют, только если питание в норме, а ошибка остаётся без нагрузки или переходит вместе с блоком. Точные пороги, подкоды и допуски зависят от серии и мощности, поэтому всегда сверяйтесь с руководством на конкретную модель.
Если нужна помощь с диагностикой, подбором сервоусилителя Mitsubishi или ремонтом, специалисты ООО «Эффективное производство» помогут определить причину по коду и модели станка и подобрать совместимую замену.
