Типы преобразователей давления: их характеристики и применение

Содержание статьи:

1. Датчик давления
2. Типы преобразователей давления
3. Основные технические параметры
4. Критерии выбора
5. Устройство преобразователя датчика давления
6. Применение преобразователя датчика давления

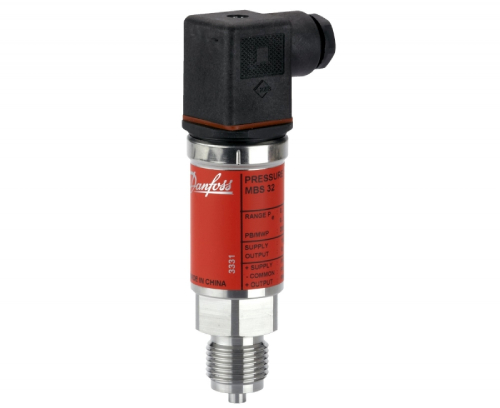

Для точных измерений параметров промышленного оборудования применяют преобразователи датчиков давления — устройства, которые отображают измеряемую величину в цифровом виде. Благодаря им оборудование на предприятии работает более стабильно и безопасно.

Датчик давления

Это электронный прибор для отслеживания давления в жидкости или газе, подающий сигнал об измерениях агрегату. Он помогает своевременно корректировать параметры разнообразных технологических процессов.

Прибор отличается компактностью, это ЖК-дисплей в корпусе из алюминия. Входящие в него трубки определяют давление рабочей среды и преобразуют его или подают на экран в цифровом виде.

Принцип работы прибора зависит от типа замеряемого давления:

• абсолютное — в сравнении с заданным нулем — точкой, в которой вакуума переходит в давление,
• избыточное — в сравнении с атмосферным,
• дифференциальное — «вилка» между выбранными точками.

Типы преобразователей давления

Различают измерители:

Дифференциального давления

Замеряет разности давления в расположенных рядом полостях — «плюс» и «минус». Используется для учета расходов. Помогает учитывать объем жидкости путем измерения давления жидкостного столба на плюсовую мембрану. Иногда результаты измеряются в минусовой полости под сводом емкости, что позволяет исключить чрезмерное влияние насыщенных паров.

Избыточного давления

Помогает регулировать и управлять техническими процессами. Эксплуатируется в водяных системах, которые примеряют для теплоснабжения. Включен в комплектацию узлов, которые обеспечивают коммерческий и технологический учет рабочих сред.

Абсолютного давления

Способен непрерывно измерять абсолютное и избыточное давление. Незаменим, когда требуется выяснить дифференциальное или гидростатическое, давление в различных средах, где присутствует перегретый пар. Датчик используется при высоких и низких температурах, в агрессивных средах.

Основные технические параметры

• Замер различных видов давления.
• Универсальная эксплуатация — и в морской воде, и в масле, и в керосине, и в мазуте, и в воде.
• Наибольшая температура оцениваемой среды — 120°С.
• Диапазон наружных температур — от −60 до +70.
• Избыточное давление — от 0,16 КПа до 100 Мпа.
• Абсолютное давление — от 2,5 КПа до 16 Мпа.
• Погрешность измерения — 0,1-0,5%.
• Межповерочный интервал — 5 лет.
• Высокий уровень влаго- и пылезащищенности — IP54, IP67.
• Гарантийный срок — 3 года.

Прибор меряет давление с высокой точностью. При специальных заказах погрешность замеров не выше 0,04%. Датчики эффективны при самодиагностике и при сверхнагрузках.

Современный преобразователь соответствует заявленным метрологическим параметрам, эксплуатируется в агрессивной среде, при широком диапазоне температур. Он обеспечивает высокий уровень визуализации. Его просто использовать. Он предоставляет информацию на дисплее в понятной форме, что позволяет своевременно устранять и предотвращать проблемы на производстве.

Критерии выбора

Выбирать рекомендуется по следующим критериям:

• диапазон давления — зависит от целей эксплуатации прибора;
• точность ведения измерений — иногда необходима предельно возможная;
• температура — зависит от температуры среды;
• качество сигнала на выходе устройства;
• принцип передачи данных;
• удобство фиксации прибора, внедрения в производственный процесс;
• материал — критичен для высоких нагрузок;
• сертификат качества — подтверждает безопасное использование датчика.

Устройство преобразователя датчика давления

У такого прибора несколько основных модулей внутри корпуса:

• преобразующий элемент,
• воспринимающий давление элемент,
• приемник давления,
• модуль обработки цифрового сигнала,
• модуль вывода данных на дисплей.

Корпус устройства снабжен цифровым дисплеем.

Методы измерения:

• тензометрический — за счет чувствительности припаянных к мембране элементов;
• пьезорезистивный — с использованием преобразователя внутри корпуса из стекла и металла;
• индуктивный — с использованием вихревых потоков;
• замер изменения конденсаторной емкости;
• резонансный — оценка параметров акустических, электромагнитных процессов.

Применение преобразователя датчика давления

Датчики эксплуатируют в таких отраслях, как:

• медицина;
• пищевая промышленность;
• водо- и теплоснабжение;
• машиностроение, автопром;
• приборостроение, роботостроение.

Преобразователи давления помогают контролировать большую часть производственных процессов. Они применимы в различных социальных сферах. Без таких устройств нормальная жизнедеятельность невозможна. Их выгоднее и надежнее приобретать у проверенных производителей, с сопроводительной документацией, сертификатами. Перед использованием важна правильная установка и настройка.
